1. Teknisk løsning
| Projektnavn | Brugerdefineret varmluftcirkulationsovn (DS-LH135) |
| Referencenummer | 20200518032 |
| Dato | 2020/5/18 |
| Godkendt | Hr. Han |
| Udarbejdet | Hr Li |
| Kommerciel | Zhang Yu |
| Telefon: | 13671719019 |
| I. Udstyrsformål og overholdelsesstandarder | ||
| Overholder standarder for udstyrsfremstilling | Overholder følgende standarder for elektriske varmluftstørreovne: GB/T 30435-2013 standard, GB 5959.4-92 sikkerhedsstandard, GB/T 20033-2011 varmluftcirkulationsovn standard | |
| 2. Produktanvendelse | Velegnet til udførelse af varmebestandighed, fugtbestandighed, tørhedsmodstand, test af høj/lav temperatur tilpasningsevne, lavtemperatur konstant temperatur vedligeholdelse, og opbevaring af elektroniske og elektriske produkter, overfladebehandlinger, instrumenter, plast, metallurgi, etc. Særligt velegnet til høj/lav temperatur tilpasningsevne test af optiske fibre, krystaller, præcisionsinduktorer, PCB-behandlede produkter, PCB-behandlede også som a-overfladebehandlede produkter. testanordning til kvalitetskontrolteknik. Det er også velegnet til kvalitetstilsynsbureauer, forskningsinstitutioner og universiteter til at evaluere produktets ydeevne og kvalitet. | |
| 3. Forbudte stoffer | Følgende stoffer er strengt forbudt til testning: brændbare, eksplosive, stærkt ætsende eller stærkt radioaktive materialer. | |
| II. Udstyrsspecifikationer | ||
| 1. Udstyrsnavn | Tilpasset varmluftcirkulationsovn med høj temperatur | |
| 1. Udstyrsmodel | DS-5800H | |
| 2. Primære tekniske parametre | ||
| Brugerdefineret varmluftcirkulationsovn | ||
| 2.1 Indvendige kammerdimensioner | 2200 × 1200 × 2200 mm (Bredde × Dybde × Højde) | |
| 2.2 Udvendige dimensioner | 3000 × 1400 × 2900 mm (inklusiv ventilatormotor) | |
| 2.3 Temperaturområde | RT 20 til 180°C | |
| 2.4 Controller | LCD Touchscreen Controller | |
| 2.5 Driftstilstande | 1 Tidsstyret drift 2 Drift med konstant værdi 3 Programmeret drift | |
| 2.4 Kontinuerlig driftstemperatur | 160°C | |
| 2.5 Temperaturudsving | ±1°C | |
| 2.6 Temperaturensartethed | ±2,5 % af sætpunktet | |
| 2.7 Opvarmningshastighed | ≥3°C/min (gennemsnit) | |
| 2.8 Temperaturopløsning | 0,1°C | |
| 2.9 Temperaturensartethed | 100°C: s 2°C | |
| 2.10 Volumen | 5,8m³ | |

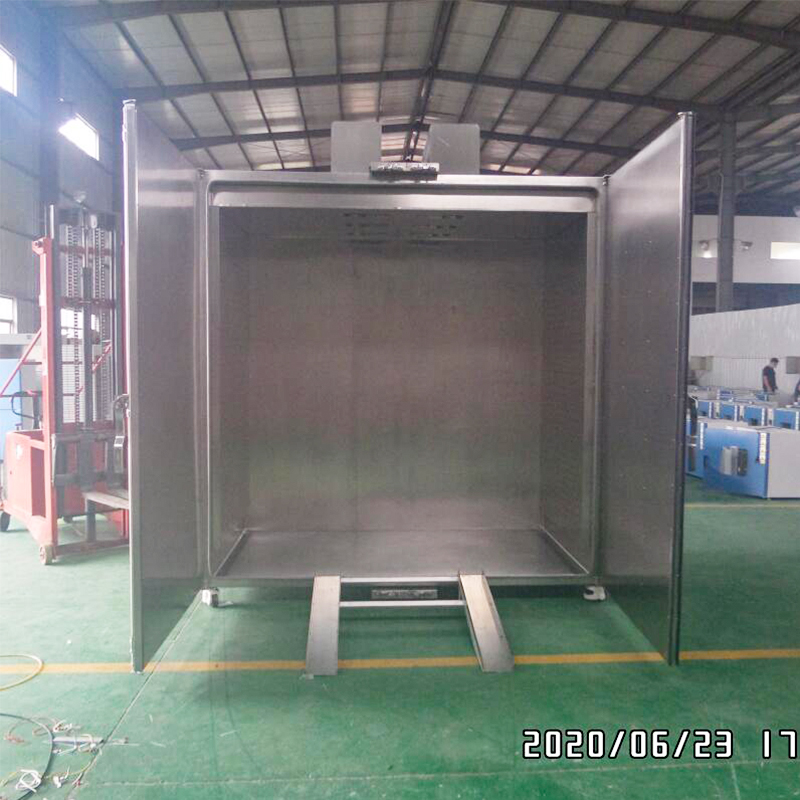

| 2.11 Vareoverførselsrampe | 2200x1000 mm | |
| 2.12 Indvendig kammerbelastningskapacitet | 1,5 tons | |
| 2.13 Strømforsyning (ca.) | 380V/50Hz | |
| 2.14 Samlet strømforbrug | Ca. 25kW | |
| 3. Udstyrsstruktur og materialer | ||

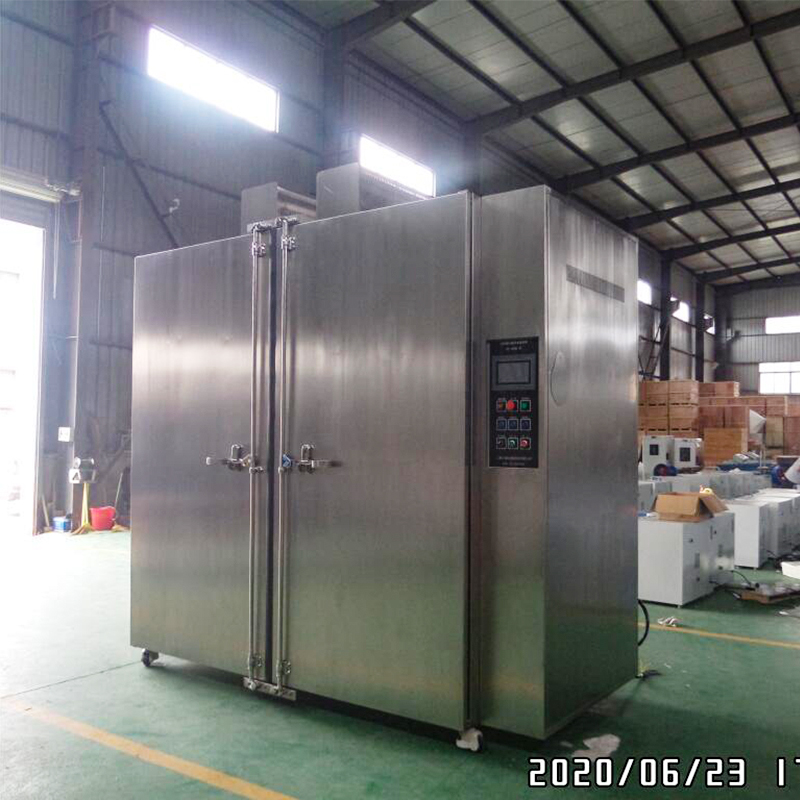

| 3.1 Indkapslingskonstruktionsmaterialer | Struktur | Indvendig strukturel forstærkning omfatter en vinkelstålramme med komponenter lagdelt fra ydersiden til indersiden: kabinetskal – varmeisolering stenuld – ramme – luftkanal – indre kammer – prøvestativ. Styresystemet er anbragt i et eksternt monteret styreskab på højre side af enheden, mens ventilatormotoren er placeret på højre flanke til generering af aksial luftstrøm. |
| Yderbeklædningsmateriale | Kabinettet har en børstet finish i 304 rustfrit stål. | |
| Indvendigt foringsmateriale | Konstrueret af premium SUS304 spejlbehandlet rustfri stålplade. | |
| Dørlås | Har snap-lock dørbefæstelser for nem brug. | |
| Isoleringslag | Isoleret med 5052 aluminiumoxid brandhæmmende uld. | |
| Hjul | Monteret med fire Fuma-hjul (enkelt belastningskapacitet: 1000 kg). | |

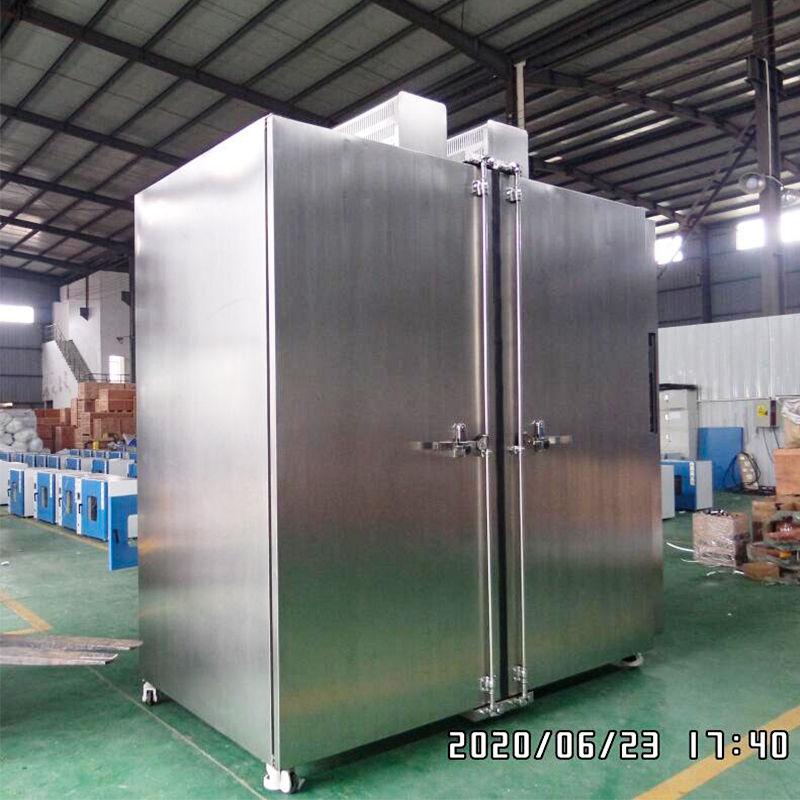

| Dør | Dobbeltdørskonfiguration uden udsigtsvindue med ergonomiske snaplåsmekanismer. Dørkarme anvender multitætningskonstruktion med specialiserede høj-/lavtemperaturbestandige silikonegummipakninger. | |

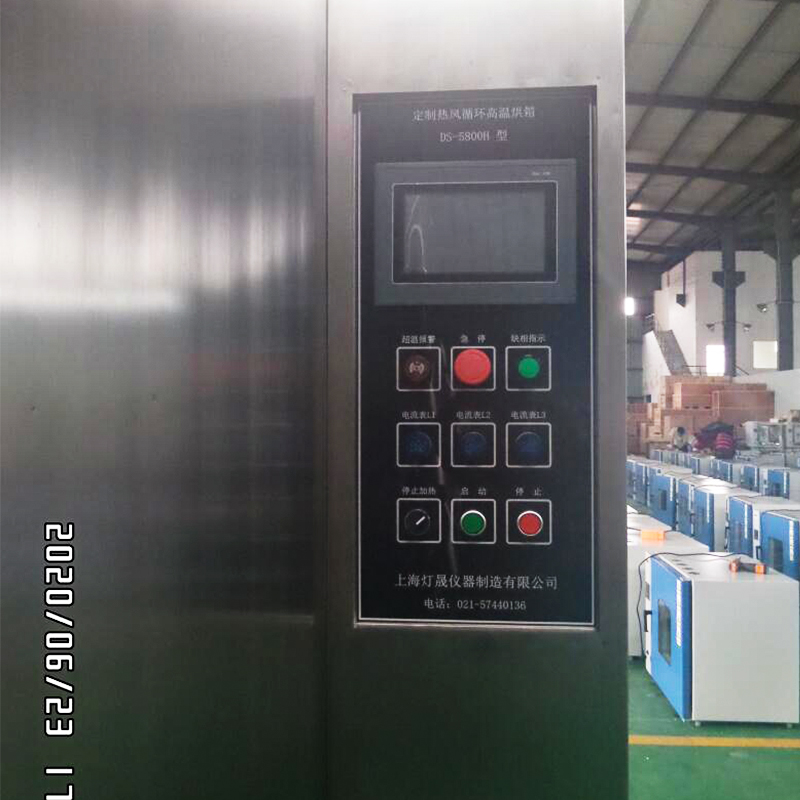

| 3.2 Kontrolsystem | Controller | Tommer farve touchskærm |
| Interface Display Information | Aktuel driftstemperatur, indstillet temperatur, driftstid, antal driftssegmenter (hvis indstillet) og anden information | |
| Sætpunktsdrift | Langtidsdrift efter indstilling af temperatur | |
| Planlagt udførelse | Indstil temperaturen og varigheden af driften, når den indstillede temperatur er nået. Enheden vil standse driften, når den indstillede varighed er afsluttet. | |
| Programudførelse | Indstil temperatur 1, Indstil varighed 1, Indstil temperatur 2, Indstil varighed 2. Der kan programmeres op til 15 temperatur- og varighedssegmenter. Efter at have afsluttet programmeringen, vil udstyret fungere sekventielt i henhold til de forudindstillede temperaturer og varigheder. Efter afslutningen af hvert operationelt segment vil enheden automatisk stoppe. | |
| 3.3 Luftfordelings- og cirkulationssystem | Fan | 2 højtemperaturbestandige ventilatormotorer højtemperaturbestandige legeret turbineventilator, der opnår tvungen konvektiv diffusionscirkulation |
| Ventilatordrev | Aksialt flow | |
| Kanalcirkulation | Parallel kanaldesign med varm luft, der bevæger sig fra højre mod venstre. Baffler installeret i kanalen sikrer, at både lufttryk og hastighed opfylder teststandarder, mens de muliggør hurtig temperaturstabilisering ved åbning/lukning af døren. | |
| Test port | Diameter 50 mm, 1 på venstre side | |
| 3.4 Varmesystem | ① | Varmesystemet anvender en varmluftcirkulationsopvarmningsmetode, der sikrer ensartet temperaturfordeling og pålidelig temperaturstyring. |
| ② | Både temperaturstyring og udgangseffekt beregnes af en mikrocomputer, som automatisk justerer varmeeffekten efter interne belastningsniveauer. Dette opnår høj præcision og energieffektivitet, hvilket resulterer i større miljømæssig bæredygtighed og energibesparelser. | |
| ③ | Primære systemkomponenter: varmerør, solid-state relæer osv. | |
| 4. Fejlalarmsystem | ||
| Udstyr Sikkerhedsbeskyttelse | 1. Uafhængig temperaturbegrænser med automatisk varmeafbrydelse ved overophedning, hvilket giver effektiv prøvebeskyttelse. 2. Nødstopknap til øjeblikkeligt at afbryde hovedstrømforsyningen i kritiske situationer. 3. Tri-farve indikatorlys overvåger temperaturoverskridelse og ventilatormotordrift. Enhver uregelmæssighed udløser hørbare og visuelle alarmer. 4. Fejlstrømsafbryder. 5. Fasefejl beskyttelsesanordning. | |
| 5. Introduktion til udvalgte elektriske komponenter | ||
| Instrumentering | LCD integreret modulinstrumentering viser flere sæt data på en enkelt skærm med stabil og nøjagtig signaltransmission. Instrumentet har PID-logikdrift, selvindstillingsfunktionalitet og manuel parameterintervention. | |
| Solid-state relæ | Anvender solid-state relæer af høj kvalitet | |
| Temperaturføler | Anvender PT100-sensorer | |
| 6. Teknisk dokumentation | ||
| Dokumenter | Brugervejledning til udstyr, garantibevis, overensstemmelsesattest, elektrisk skematisk diagram | |
| 7. Valgfrit tilbehør (valgfrit) | ||
| Datalagring | USB-lagring, regnearksdatalagring (500 yuan) | |
| Printer | Termisk papirudskrivning, justerbar udskrivningsintervaltid (1500 yuan) | |
| Inert Gas Injection Port | Indvendig U-formet fordeling, åbning 16 mm (ydre diameter) (2000 yuan) | |
| Gasflowmåler | Styr gaskanal for at regulere gasstrømningshastigheden (25000 yuan) | |
| III. Udstyrsmiljø Installationskrav | ||
| Krav til installation af udstyr | Omgivelsestemperatur og luftfugtighed: 5°C til 30°C, relativ luftfugtighed: <85% | |
| Ingen intense vibrationer i nærheden | ||
| Ingen direkte sollys eller andre direkte varmekilder | ||
| Ingen stærke elektromagnetiske felter i nærheden | ||
| Ingen høje koncentrationer af støv eller ætsende stoffer i nærheden | ||
| Rummet skal være godt ventileret. | ||
| Ingen stærke luftstrømme i nærheden; hvis der kræves tvungen luftstrøm, må den ikke rettes mod enheden. | ||
| Udstyret skal placeres på et fast, plant underlag og holdes i vandret position. | ||
| Der skal holdes en frigang på mindst 50 cm mellem udstyrets bagside og væggen, med mindst 50 cm frigang på begge sider. | ||
| IV. Accept og garanti | ||
| Parametre | Ovenstående data blev målt under drift under tomgangsforhold. | |
| Accept | Accept testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garanti | Garantiperioden er 12 måneder efter fuldførelse af accept. Ud over denne garantiperiode skal der betales rimelige gebyrer for reservedele. | |
| V. Produktionsgennemløbstid og transportmetode | ||
| Produktions ledetid | Levering inden for 30 hverdage fra den dato, hvor forudbetalingen er krediteret leverandørens konto. | |
| Transportmetode | Vejtransport; forsendelsescontainere, der opfylder kravene i QB/WD008-2001. Leveringssted: Kundeudpeget punkt (eksklusive levering ovenpå). Aflæsning skal foretages af køber. | |
