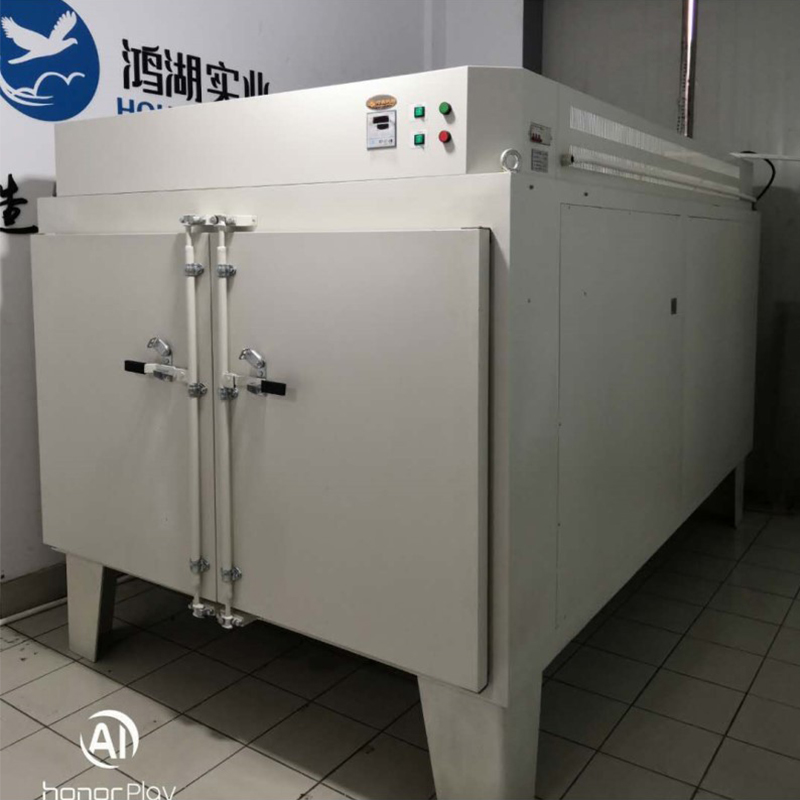

Tilpasset fotokromisk glasfilmovn

Brugervejledning til ovn med farveskiftende glasfilm

I. Anvendelsesområde

Dette udstyr er velegnet til tørring og udførelse af forskellige konstanttemperaturtilpasningstests på forskellige produkter eller materialer, herunder elektriske apparater, instrumenter, målere, komponenter, elektronik, elektrisk udstyr, bildele, rumfartskomponenter, kommunikationsudstyr, plastik, maskineri, kemikalier, fødevarer, kemiske produkter og hardwareværktøjer under konstant temperatur miljøforhold.

Nøgle tekniske parametre

Temperaturområde: RT 20 til 120°C

Kontinuerlig driftstemperatur: 90 ℃

Temperaturstabilitet: ±1℃

Temperaturensartethed: ±5℃

Timerområde: 1–999 minutter

Hylder: 6 enheder (aluminium honeycomb paneler, sømløs konstruktion)

Effekt: 9000W

Strømforsyning: 380V/50Hz

III. Produktets strukturelle egenskaber

Skabet bruger koldvalset stålplade af høj kvalitet med elektrostatisk pulverlakering. Belægningen er hård, holdbar og giver enestående rustbestandighed.

Arbejdskammeret er konstrueret af førsteklasses rustfri stålplade, med afrundede hjørner for en glat, strømlinet finish, der letter ubesværet rengøring.

Rummet mellem kabinettet og arbejdskammeret er fyldt med ultrafint glasuldsisoleringsmateriale, hvilket giver fremragende termisk fastholdelse. Dette sikrer effektivt stabile og nøjagtige interne temperaturer og minimerer samtidig påvirkningen af det omgivende miljø.

En rationel varmluftscirkulationskanal er integreret i kammeret, hvilket fremmer ensartet temperaturfordeling og accelereret opvarmning. En udsugningskanal letter den kontrollerede udluftning af luft fra kammeret. Skulle den udtømte luft bære lugt eller giftige stoffer, kan kanalen nemt tilsluttes eksternt rør for rettet udluftning til et udpeget sted.

Temperaturreguleringen anvender mikroprocessor-baseret intelligent digital teknologi, der byder på industriel PID-selvjustering og et firecifret dobbelt LED-display. Dette sikrer høj kontrolpræcision, exceptionel interferensmodstand og brugervenlig betjening (se controllermanualen for detaljer).

IV. Installation og idriftsættelse

1. Undgå under transport at påføre kraft på glasoverfladerne og undgå stød på kammerlegemet.

2. Efter at have placeret enheden på gulvet, skal du sikre dig, at den er i vater. Juster underlaget, hvis overfladen er ujævn.

3. Brug ikke instrumentet i direkte sollys eller i fugtige omgivelser med høj temperatur.

4. Placer enheden væk fra kilder til elektromagnetisk interferens, og sørg for, at udstyrets jordledning er effektivt jordet.

5. Under normal drift, anbring genstande inde i kammeret, så de ikke hindrer luftstrømmen, hvilket sikrer ensartet temperaturfordeling.

6. Strømforsyningen er AC 380V 50Hz. Der skal bruges en 4-benet stikdåse, der er klassificeret til 25A eller derover med en pålidelig jordforbindelse. Brug ikke en trebenet stikdåse uden ændringer. Strømforsyningen er AC 380V 50Hz og kræver en trefaset stikkontakt med en pålidelig jordforbindelse.

7. Placer ikke strømkablet tæt på enhedens bagside, og lad heller ikke instrumentet eller andre genstande trykke på strømkablet for at forhindre beskadigelse.

V. Produktets betjeningsvejledning

1. Åbn kammerdøren og anbring emner, der skal behandles, på de indvendige hylder (undgå overfyldning for at tillade tilstrækkelig luftcirkulation i kammeret). Luk døren.

2. Tilslut strømforsyningen ved at sætte stikket i en 380V stikkontakt. Indstil afbryderen på højre side af kontrolpanelet til 'ON'-positionen. Det digitale display vil lyse, hvilket indikerer, at udstyret er funktionsdygtigt.

3. Indstil den ønskede kammertemperatur ved hjælp af temperaturregulatoren på kontrolpanelet.

4. Instrumentet begynder at fungere og når gradvist den indstillede temperatur. Når den nødvendige tørretid er afsluttet, afsluttes processen.

5. Sluk for strømforsyningen. Lad kammertemperaturen nærme sig de omgivende forhold, før du åbner døren og fjerner genstande.

【！】 Forsigtig: Vær forsigtig, når du åbner døren for at hente genstande, da resterende varme kan forårsage forbrændinger. Brandbare eller eksplosive materialer må ikke placeres inde i tørreovnen.

Særlige bemærkninger

⑴ Produkter gennemgår strenge tests inden afsendelse. Kalibrering er generelt unødvendig. Men hvis det bruges i barske miljøer eller ved temperaturer, der overstiger det anbefalede område, kan der opstå uoverensstemmelser mellem den viste temperatur og den faktiske kammertemperatur. Hvis afvigelser overstiger tekniske specifikationer, henvises til temperaturregulatorens betjeningsvejledning for nødvendige justeringer.

⑵ Under normal drift, hvis kammerdøren forbliver åben i en længere periode, kan der forekomme midlertidige temperaturudsving ved lukning af døren. Dette er et normalt fænomen.

◆ Panelfunktioner

Definitioner af indikatorlys

1. 'RUN/AT'-indikatorlys: Lyser under drift og slukker efter afslutning; blinker under selvindstilling.

2. 'OUT'-indikator: Lyser, når varmeudgangen er aktiv; slukket ellers.

3. 'ALM'-indikator: Lyser under alarm for overtemperatur; slukket ellers.

VI. Betjening og brugsmetoder

1. Når controlleren tændes, viser den øverste displayrække 'InP', og den nederste række viser 'områdeværdien' i cirka 3 sekunder, før den går i normal visningstilstand.

2. Reference og indstilling af temperatur og konstant temperaturvarighed

Tryk på 'Set'-tasten for at gå ind i temperaturindstillingstilstand. Den nederste række af displayet viser prompten 'SP', mens den øverste række viser temperaturindstillingspunktet (med enhedens ciffer blinkende til at begynde med). Juster det ønskede sætpunkt ved hjælp af shift-, increment- og decrement-tasterne. Tryk på 'Set'-knappen igen for at gå ind i indstillingstilstanden for konstant temperaturtid. Den nederste række af displayet viser prompten "St", mens den øverste række viser indstillingsværdien for konstant temperaturtid (med enhedscifferet blinkende først). Brug skift-, stignings- og reduktionsknapperne til at justere til den ønskede indstillingsværdi. Tryk på 'Set'-knappen igen for at forlade denne indstillingstilstand; ændrede værdier gemmes automatisk.

Når den konstante temperaturtid er indstillet til '0', indikerer dette, at ingen tidsindstillet funktion er aktiv. Regulatoren kører kontinuerligt, og den nederste række af displayet viser temperaturindstillingspunktet. Når den indstillede tid ikke er '0', viser den nederste række i displayvinduet den forløbne tid med den sidste decimal oplyst. Når den målte temperatur når indstillingspunktet, begynder timeren at tælle ned. Det oplyste decimaltegn blinker. Når tiden er fuldført, ophører driften, den nederste række viser "End", og summeren lyder i 30 sekunder. Når handlingen er afsluttet, vil et tryk på og holde 'Reducer/Restart'-tasten nede i 3 sekunder for at genstarte cyklussen.

3. Under en overtemperaturalarm lyder summeren konstant, og 'ALM'-alarmindikatoren lyser. Hvis der opstår en overtemperaturalarm på grund af ændring af temperaturindstillingspunktet, lyser 'ALM'-indikatoren, men summeren lyder ikke.

4. Hvis du trykker på en vilkårlig tast, dæmpes summeren, når den lyder.

5. ’Shift’-tast: Ved at trykke på denne tast i sætpunktstilstand flyttes sætpunktsværdien for blinkende ændring.

6. 'Reducer'-tast: Tryk kortvarigt i indstillingstilstand for at sænke værdien; tryk og hold nede for kontinuerlig reduktion.

7. 'Forøg'-tast: Tryk kortvarigt i indstillingstilstand for at øge værdien; tryk og hold for kontinuerlig stigning.

8. Hvis der ikke trykkes på nogen tast inden for et minut under indstillingstilstand, vender controlleren automatisk tilbage til normal visning.

9. Skulle den øverste række af regulatorens display vise '----', indikerer dette en fejl med temperaturføleren eller selve regulatoren. Undersøg venligst temperatursensoren og dens ledninger grundigt.

System selv-tuning

Systemselvjustering kan udføres, når temperaturkontrolydelsen er utilfredsstillende. Betydelig temperaturoverskridelse kan forekomme under selvindstilling; brugere bør fuldt ud overveje denne faktor, før de påbegynder processen.

For at starte systemets selvindstilling fra ikke-setpunktstilstand skal du trykke på og holde 'Shift/Selv-Tune'-tasten nede i 6 sekunder. 'RUN/AT'-indikatoren blinker. Efter afslutningen vil indikatoren holde op med at blinke, og controlleren vil opnå et optimeret sæt af system-PID-parametre, som automatisk gemmes. Under selvindstilling vil et tryk på og holde 'Shift/Selv-Tune'-tasten nede i 6 sekunder for at afslutte proceduren.

Hvis der opstår en overtemperaturalarm under selvindstilling, vil 'ALM'-alarmindikatoren forblive slukket, og summeren lyder ikke; varmealarmrelæet vil dog automatisk frakobles. 'Set'-tasten er inaktiv under selvindstilling. Uanset om der er indstillet en konstant temperaturperiode, vil den nederste række af regulatorens display altid vise temperatursetpunktet.

Rådgivning og indstilling af interne temperaturparametre

Tryk og hold Set-tasten nede i cirka 3 sekunder. Den nederste række af controllerens display vil vise adgangskodeprompten 'Lc', mens den øverste række viser adgangskodeværdien. Brug tasterne Forøg, Formindsk og Skift til at ændre adgangskoden til den ønskede værdi. Tryk på Set-tasten igen. Hvis adgangskoden er forkert, vender controlleren automatisk tilbage til normal visningstilstand. Hvis adgangskoden er korrekt, går den ind i den interne temperaturparameterindstillingstilstand. Tryk på Set-tasten igen tillader sekventiel ændring af hver parameter. Tryk og hold Set-tasten nede i 3 sekunder for at forlade denne tilstand; parameterværdier gemmes automatisk.

VII. Forholdsregler

1. Brandfarlige og flygtige kemiske stoffer må ikke placeres inde i skabet.

2. Skulle der opstå abnormiteter, lugte eller røg under drift, skal du straks slukke for strømforsyningen. Brugere må ikke selv forsøge at reparere; kontakt vores virksomheds reparationsafdeling for inspektion og service af kvalificeret personale. (Nye enheder kan udsende lugte og minimal røg ved første opstart; dette er normalt. Overhold i en eller to cyklusser. Kontakt vores kundeservicecenter for at få råd, hvis det fortsætter).

3. Tør regelmæssigt de indre kammervægge og udstyrsoverflader af for at bevare renheden og forbedre glasgennemsigtigheden. Brug ikke sure, basiske eller andre ætsende opløsninger til at rengøre udvendige overflader.

4. Når udstyret ikke skal bruges i længere perioder, skal du frakoble netledningen for at forhindre potentielle farer. Derudover skal du periodisk (typisk kvartalsvis) betjene enheden under normale forhold i 2-3 dage for at fjerne fugt fra elektriske komponenter og forhindre beskadigelse af relaterede enheder.
